Пресс масленка DIN 71412 A-M, A-R прямая
Пресс-масленка прямая DIN 71412 в исполнениях A-M и A-R, предназначена для подачи смазки в узлы трения с прямым доступом. Конструкция включает резьбовой корпус и шариковый клапан, обеспечивающий герметичность и точное дозирование. Исполнения A-M (метрическая резьба) и A-R (трубная резьба) позволяют выбрать вариант под конкретное оборудование. Установка выполняется ввинчиванием, что упрощает монтаж в серийном производстве. Пресс-масленка подходит для работы с ручными и автоматическими шприцами в интенсивных условиях.
Технические характеристики
Пресс-масленка изготавливается из нержавеющей стали A1, A2, A4, SS или углеродистой стали, с покрытиями кадмиевым (Cd), цинковым (Zn), цинковым жёлтым пассивированным (Zn yellow pass.) или без покрытия. Нержавеющая сталь A4 устойчива к агрессивным средам, включая морскую воду. Формы A, B, C различаются по углу и типу резьбы. Согласно DIN 71412, изделие выдерживает давление до 400 бар и устойчиво к вибрациям. Рабочая температура от -30C до +150C, что делает её универсальной для различных условий.
Область применения
Пресс-масленка DIN 71412 применяется в машиностроении, станкостроении и транспортной технике. Она используется для смазки подшипников, шарниров, валов в автомобилях, станках, кранах и конвейерах. Нержавеющие варианты востребованы в пищевой и химической промышленности, где требуется коррозионная стойкость.
Купить пресс-маслёнку прямую DIN 71412 A-M, A-R
Пресс-маслёнки DIN 71412 доступны для оптовых поставок со склада в Москве. Доставка организована по всей России. Наши эксперты помогут выбрать материал, покрытие и исполнение резьбы для ваших проектов. Оформите заказ на сайте или по телефону, и мы предоставим рекомендации по установке и смазочным системам.
В категории пресс-масленки также представлены и другие, аналогичные товары.

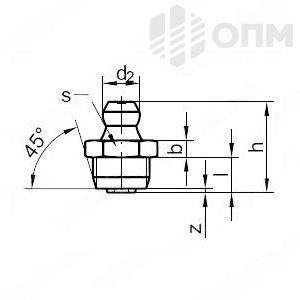

DIN 71412 A Пресс-масленка
|
| M6x1 | M6x1 | M8x1 | M8x1 | M10x1 |
|---|---|---|---|---|---|
| h | 16 | 16 | 16 | 16 | 16 |
| l | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| d2 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| b | 3 | 3 | 3 | 3 | 3 |
| s | 7 | 9 | 11 | 11 | 14 |
| z | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
DIN 71412 B Пресс-масленка
|
| M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| h | 21 | 21 | 21 |
| l1 | 5,5 | 5,5 | 5,5 |
| l2 | 10 | 10 | 11 |
| b | 10 | 10 | 10 |
| s1 | 7 | 9 | 11 |
| s2 | 9 | 9 | 11 |
Таблица параметров для изделия с дюймовой конической резьбой:
| Форма изделия | Метрическая коническая резьба | Дюймовая коническая резьба | l для формы B | l для формы C | s для формы A | s для формы B | s для формы C |
|---|---|---|---|---|---|---|---|
| A | M6 | - | 10 | 14,3 | 7 | 9 | 9 |
| B | M8x1 | - | 10 | 14,3 | 9 | 9 | 9 |
| C | M10x1 | R 1/8 | 11 | 15,3 | 11 | 11 | 11 |
DIN 71412 C Пресс-масленка
|
| M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| h | 18 | 18 | 18 |
| c | 5,5 | 5,5 | 5,5 |
| d2 | 6,5 | 6,5 | 6,5 |
| b | 8,5 | 8,5 | 8,5 |
| s1 | 9 | 9 | 11 |
| s2 | 9 | 9 | 11 |
| l | 14,3 | 14,3 | 15,3 |
Таблица параметров для изделия с дюймовой конической резьбой:
| Форма изделия | Метрическая коническая резьба | Дюймовая коническая резьба | l для формы B | l для формы C | s для формы A | s для формы B | s для формы C |
|---|---|---|---|---|---|---|---|
| A | M6 | - | 10 | 14,3 | 7 | 9 | 9 |
| B | M8x1 | - | 10 | 14,3 | 9 | 9 | 9 |
| C | M10x1 | R 1/8 | 11 | 15,3 | 11 | 11 | 11 |
